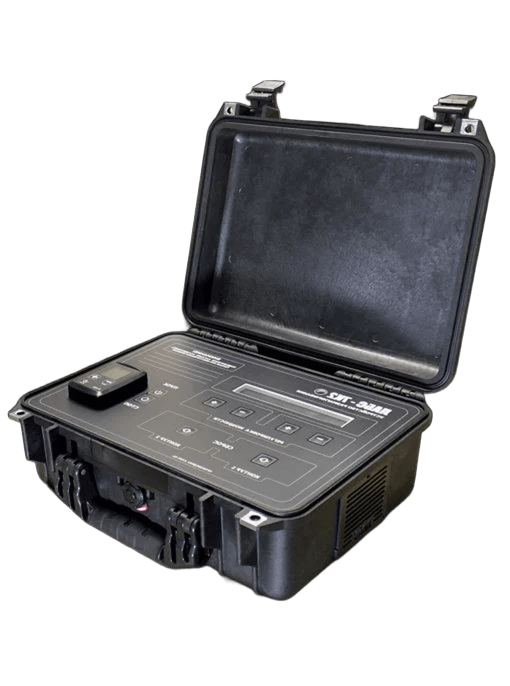

ЛАБС-7К2 устройство размагничивания труб для строительства и ремонта магистральных трубопроводов

Введение

ЛАБС-7К2 — это устройство размагничивания труб, разработанное специально для использования строительно-монтажными организациями при монтаже и ремонте трубопроводов диаметром от 200 до 1420 мм.

Устройство предназначено для компенсации и размагничивания труб во время сварки стыков, позволяет значительно повысить качество и скорость сварочных работ.

Размагничивание — это процесс удаления остаточных магнитных полей стыков монтируемых труб, которые возникают в результате магнитной дефектоскопии эксплуатируемого трубопровода, а также технологических операций в процессе изготовления труб.

Диагностирование состояния магистральных нефте- и газопроводов вызывает высокую остаточную намагниченность и побочный эффект, известный как магнитное дутьё. Это приводит к проблемам при сварочных работах, таким как нестабильность горения дуги и разбрызгивание расплавленного металла, что в свою очередь, вызывает дефекты в сварных швах и увеличивать время проведения сварки.

Основные функции устройства ЛАБС-7К2 включают в себя:

1. Компенсация намагниченности стыков труб. Этот процесс позволяет компенсировать аномально высокую намагниченность стыков трубы на время сварки корневого шва.
2. Размагничивание труб и элементов трубопроводов. Позволяет размагничивать свободные торцы труб, имеющие невысокий уровень намагниченности.

Преимущества установки ЛАБС-7К2

Преимущества использования устройства ЛАБС-7К2 перед другими методами размагничивания и компенсации труб заключаются в следующем:

1. Высокая эффективность. Устройство обеспечивает качественную компенсацию намагниченности стыков труб (на время сварки), что повышает качество сварочных работ и сокращает время их выполнения.
2. Простота использования. Беспроводной пульт управления и автоматический режим настройки обеспечивают легкую настройку и управляется, позволяет быстро приступить к работе без необходимости длительного обучения персонала.
3. Универсальность. ЛАБС-7К2 может использоваться для размагничивания и компенсации труб различных диаметров, что делает его идеальным решением для широкого спектра задач.
4. Надежность и удобство. Устройство имеет корпус из прочного ударопрочного пластика и небольшой вес, что обеспечивает удобство эксплуатации в траншеи при ремонтных работах.
5. Безопасность. Использование устройства ЛАБС-7К2 соответствует всем необходимым стандартам безопасности, что гарантирует безопасность персонала при выполнении работ.

Технические характеристики

• Диапазон рабочих температур: Устройство ЛАБС-7К2 может работать в широком диапазоне температур от -40°C до +40°C и при относительной влажности до 98%, что позволяет использовать его в различных климатических условиях.
• Мощность: Устройство подключается к сети 220В и имеет мощность от 1,5 до 5,0 кВт, что позволяет его запитать практически от любого генератора.
• Размеры: Габаритные размеры устройства составляют не более 470х450х250мм, что обеспечивает легкость работы в полевых условиях.
• Вес: Полный вес комплекта не превышает 60 кг, что также облегчает его перемещение и установку на месте проведения работ.

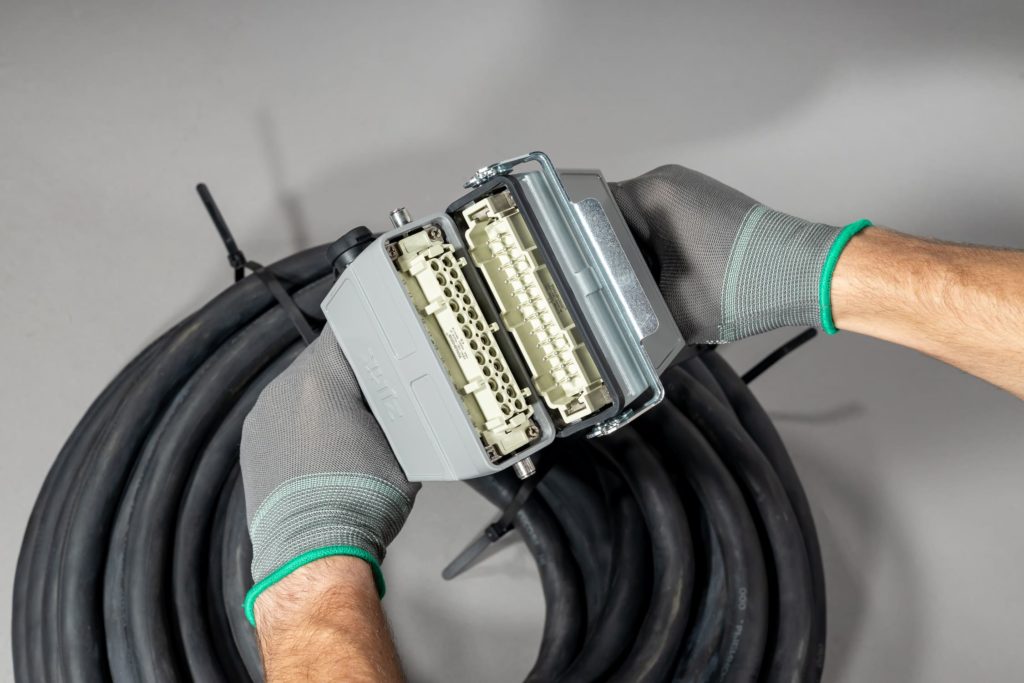

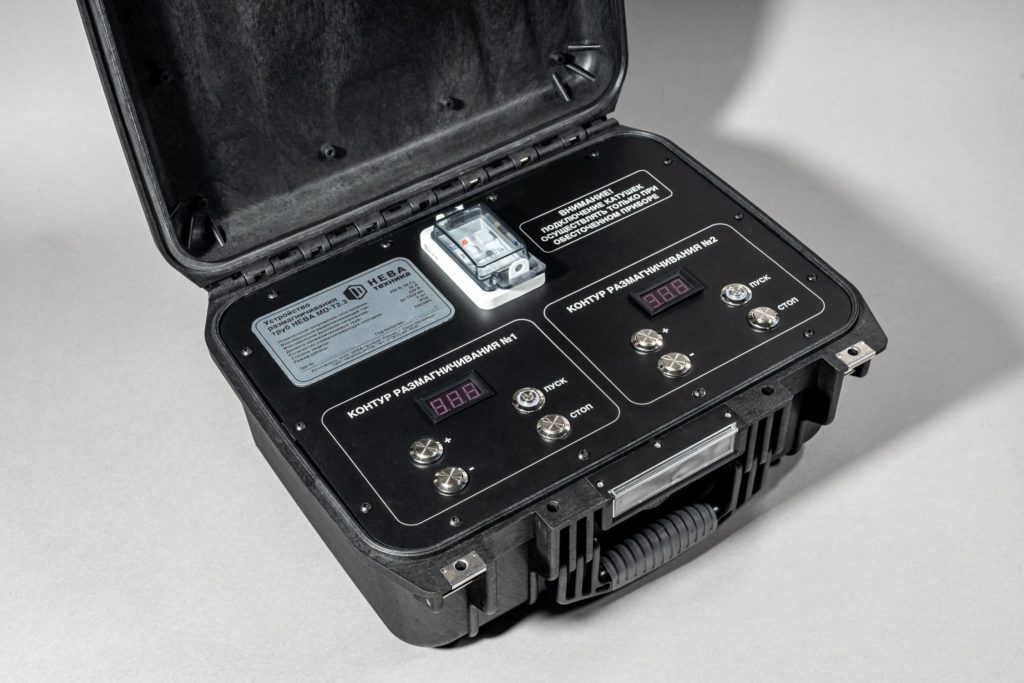

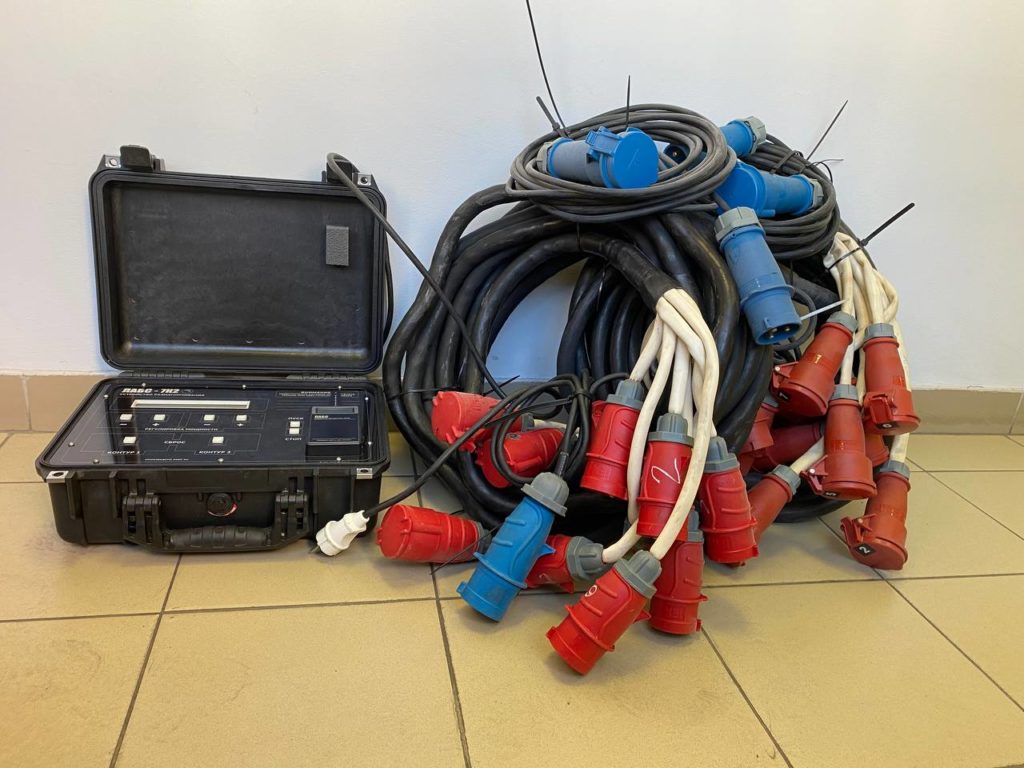

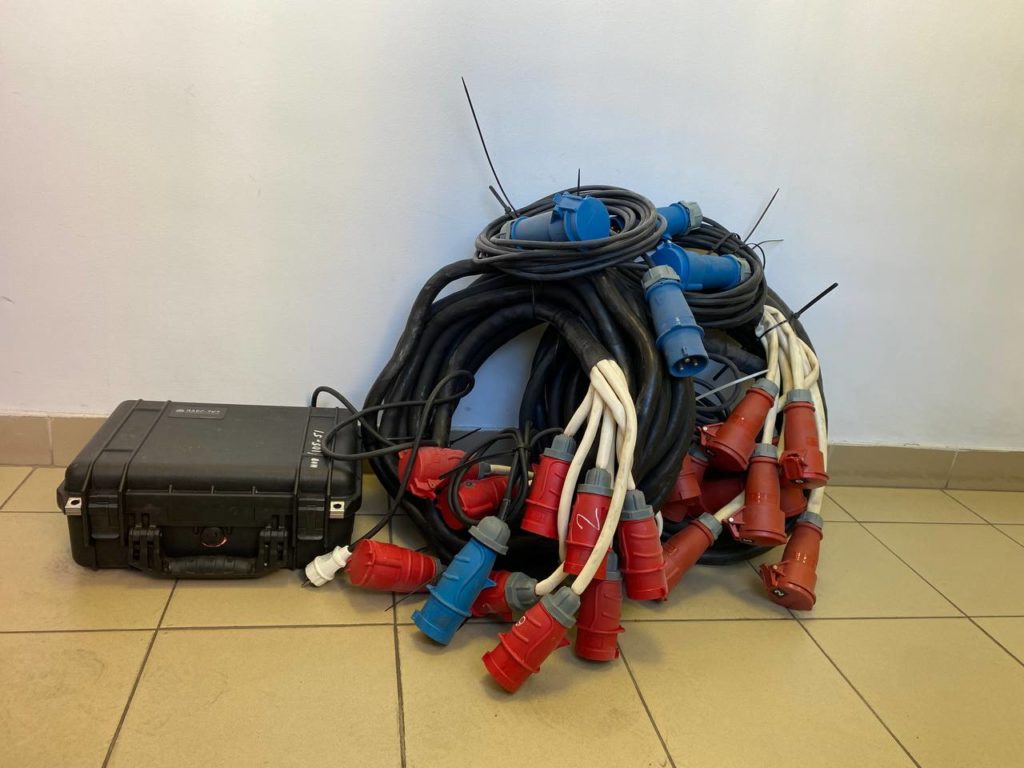

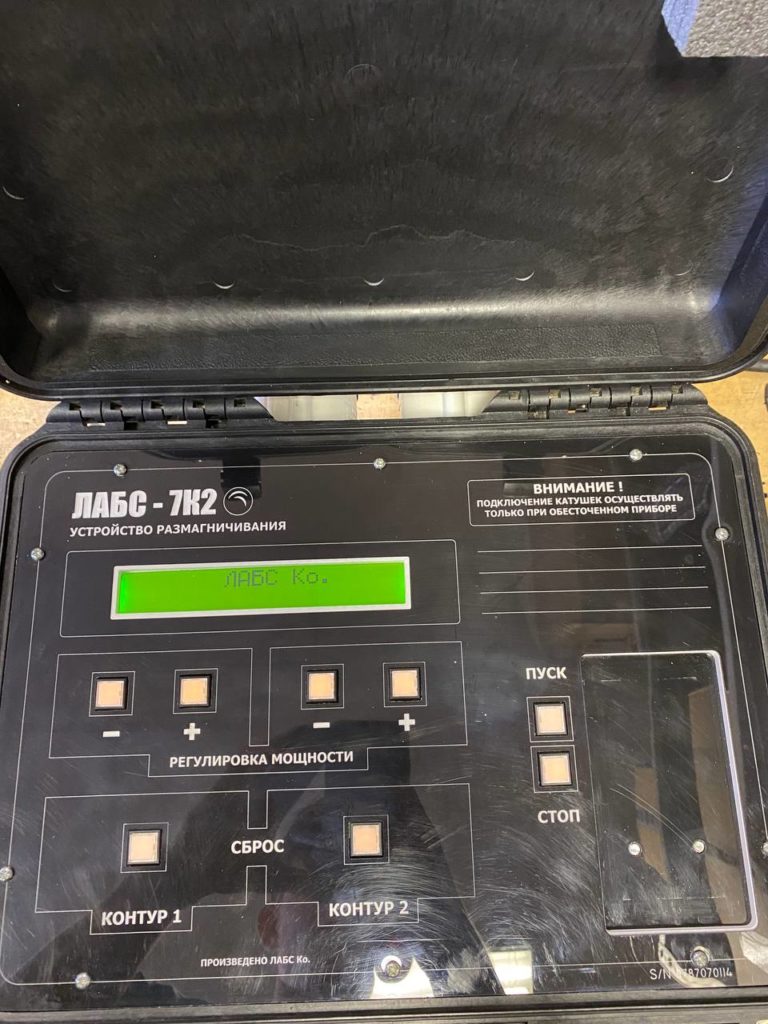

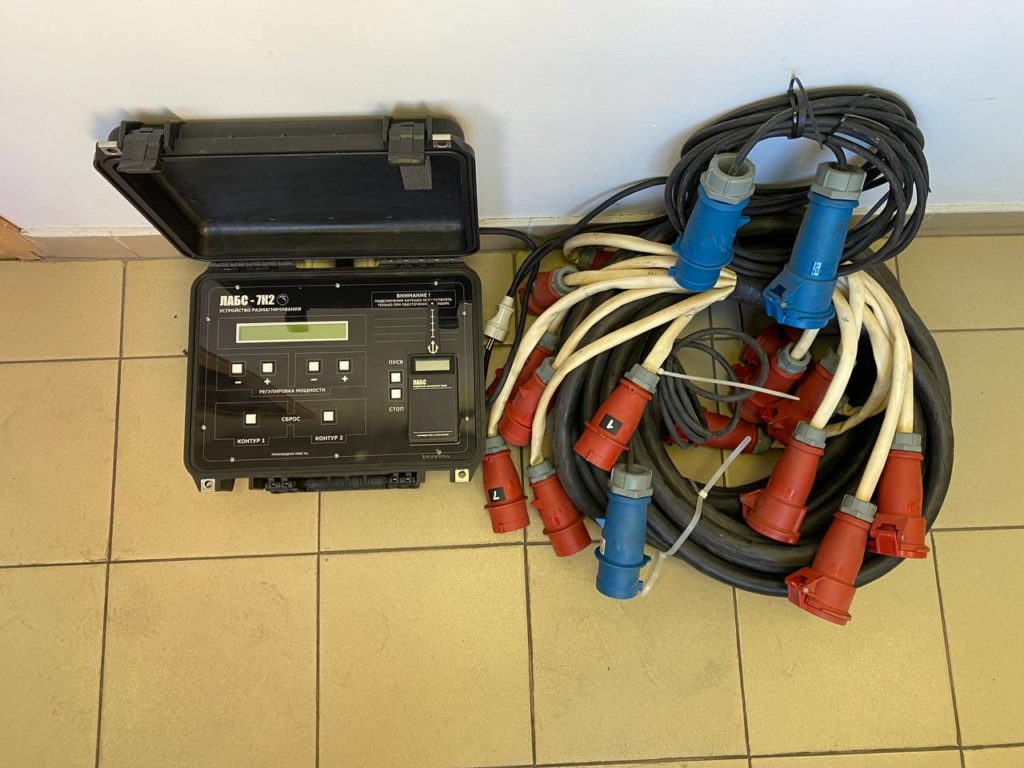

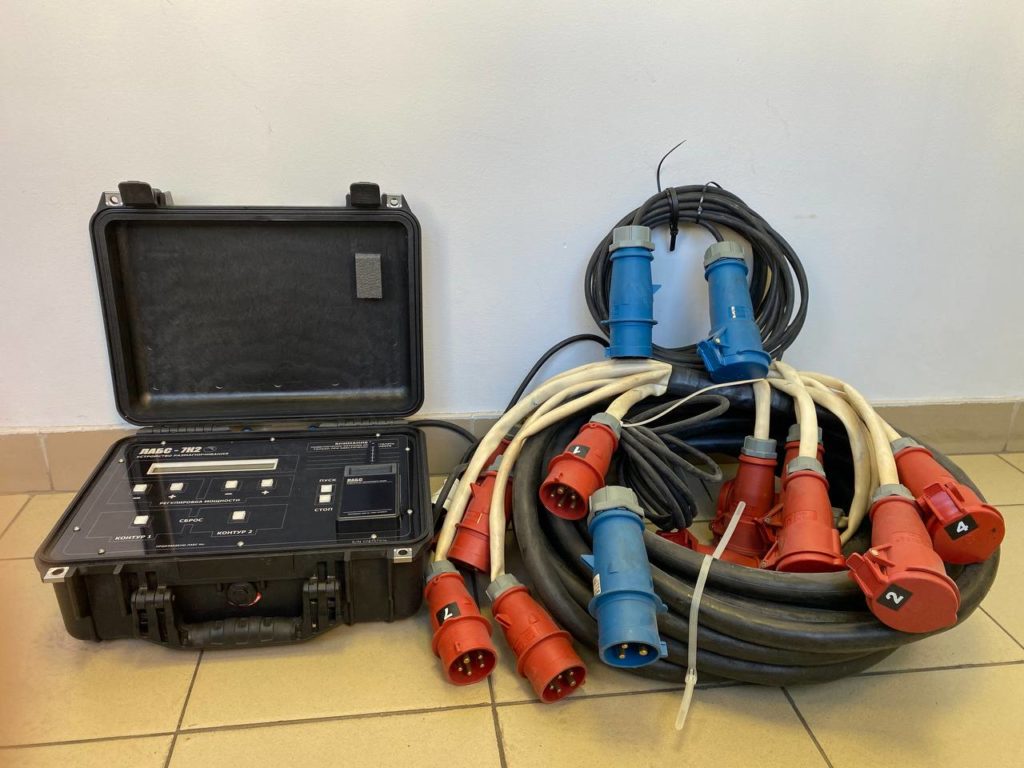

Фотогалерея установки ЛАБС 7К2

Цена на ЛАБС-7К2

Цена на установку ЛАБС-7К2 варьируется в зависимости от комплектации и дополнительных опций, включаемых в базовый набор и начинается в среднем от 1 050 000 руб. В связи с высокой эффективностью и технологической сложностью оборудования, цена на ЛАБС-7К2 соответствует его качеству и функциональным возможностям.

При выборе оборудования ЛАБС-7К2 рекомендуется учитывать не только цену, но и потенциальные затраты на обучение персонала. Установка предлагает широкий спектр возможностей для размагничивания, обеспечивая надежность и долговечность конструкций. Несмотря на то, что цена может показаться высокой, использование установки размагничивания ЛАБС-7К2, приводит к снижению эксплуатационных затрат и рисков.

Аналоги ЛАБС-7К2

Установка «АУРА-7001»

Установка размагничивания труб «АУРА-7001» предназначена для устранения остаточной намагниченности свободных торцов труб перед стыковкой стыков, возникающей вследствие внутритрубной магнитной дефектоскопии.

Установка «АУРА-7001» применяет программные алгоритмы управления, которые обеспечивают автоматическое размагничивание торца трубопровода по всей окружности. Такая технология значительно упрощает подбор необходимых режимов сварки и обеспечивает быстрое и качественное сварное соединение стыка труб.

Основные компоненты установки «АУРА-7001» включают:

1. Универсальный размагничивающий автоматизированный аппарат: Обеспечивает высокую точность и эффективность процесса размагничивания.
2. Электронный индикатор остаточного магнитного поля: Позволяет точно измерять уровень намагниченности и контролировать его уменьшение в процессе работы.
3. Щелевой датчик и торцевой датчик: Эти датчики используются для мониторинга магнитного поля и корректировки процесса размагничивания.
4. Пульт дистанционного управления: Позволяет оператору легко управлять процессом размагничивания и настраивать параметры оборудования.
5. Переходная коробка: Обеспечивает удобное подключение размагничивающих обмоток.

Устройство «АУРА-7001» отличается высокой мощностью и производительностью, что делает его идеальным решением для применения при строительстве и ремонте трубопроводов. Благодаря автоматизированной системе управления и простоте использования, установка не требует высокой квалификации оператора и позволяет существенно сократить время сварочных работ, обеспечивая высокое качество сварных швов.

Установка НЕВА MD-T2.3

Устройство размагничивания НЕВА MD-T2.3 — это установка, предназначенная для профессионального устранения остаточной намагниченности труб во время сварки стыков при проведении ремонтных работ на магистральных трубопроводах больших диаметров.

Установка НЕВА MD-Т2.3 является усовершенствованным аналогом устройства размагничивания труб ЛАБС-7К2 и позволяет одновременно выполнять автоматическое размагничивание двух стыков трубы при проведении ремонтных работ на магистральных трубопроводах диаметром до 1420 мм.

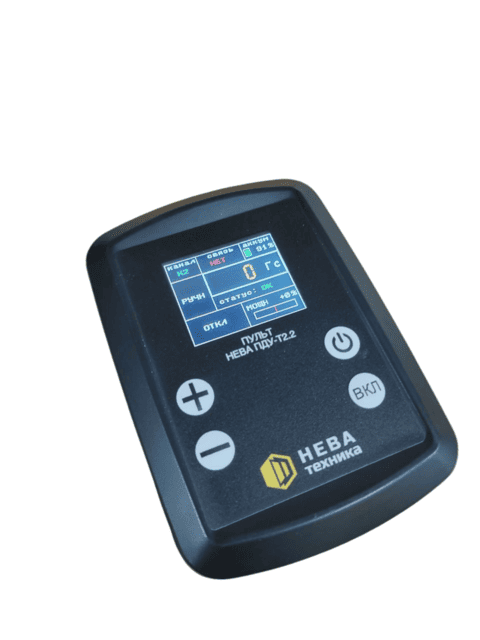

Фото: Устройство размагничивания труб НЕВА MD-T2.3

Преимущества установки НЕВА MD-T2.3

1. Удобство управления и контроля

• Компактный беспроводной пульт для каждого канала размагничивания
• Встроенный индикатор магнитного поля в пульт управления для визуального контроля процесса.

2. Интеллектуальная автоматизация

• Автоматическая настройка размагничивания по обратной связи от датчика магнитного поля (в пульте).

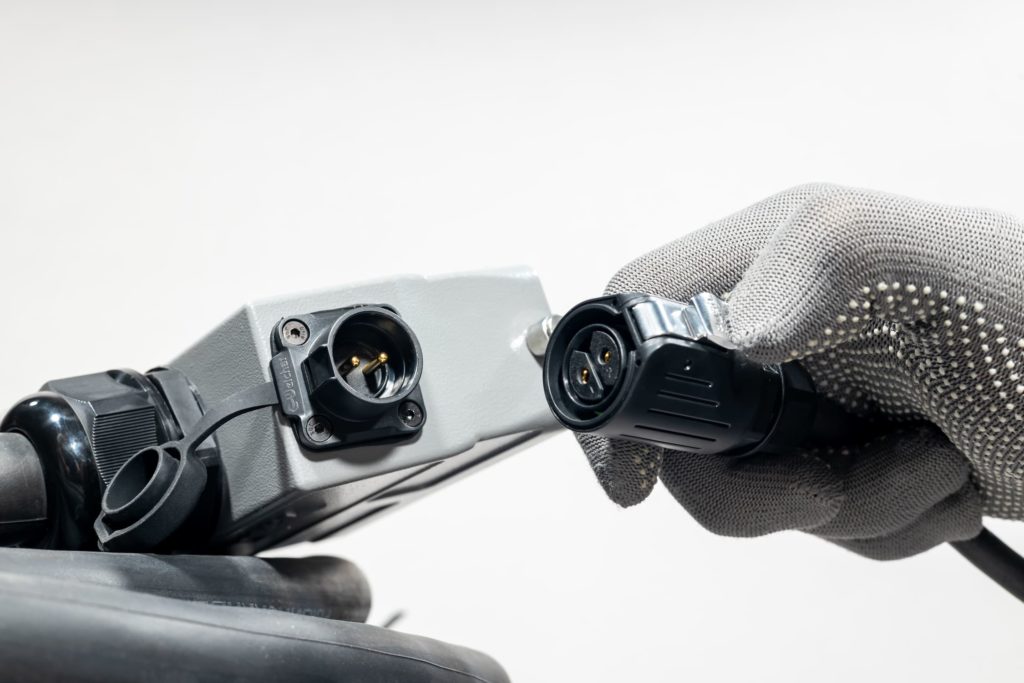

3. Универсальная размагничивающая обмотка НЕВА КРУ 200-1420 с одним разъемом.

• Значительное упрощение коммутации обмотки и ускорение подготовки к размагничиванию.

4. Надежность в полевых условиях

• Работа от мобильного генератора — специально рассчитано на полевые условия.
• Устойчивость к колебаниям напряжения сети питания.
• Защита от замыканий на «землю» обеспечивает электробезопасность персонала при работах «под открытым небом».

5. Встроенная защита и сигнализация от:

• Токов короткого замыкания
• Перенапряжения и просадки сети питания
• Перегрева оборудования

Установка НЕВА MD-T2.3 обеспечивает полную автоматизацию процесса размагничивания, максимальную безопасность при проведении ремонтных работ на магистральных газо- и нефтепроводах и значительное сокращение времени на подготовительные операции.

НЕВА MD-Т2.3 представляет собой специализированный комплекс, оснащенный двумя независимыми каналами, предназначенный для выполнения автоматического размагничивания (компенсации намагниченности на период проведения сварочных операций) двух стыков труб одновременно.

Каждый канал размагничивания включает в себя следующие компоненты:

• Независимый силовой канал, обеспечивающий генерирование и управление компенсирующим магнитным полем.
• Универсальную размагничивающую обмотку, непосредственно накладываемую на трубопровод.
• Дистанционный беспроводной пульт управления для контроля и регулировки процесса.

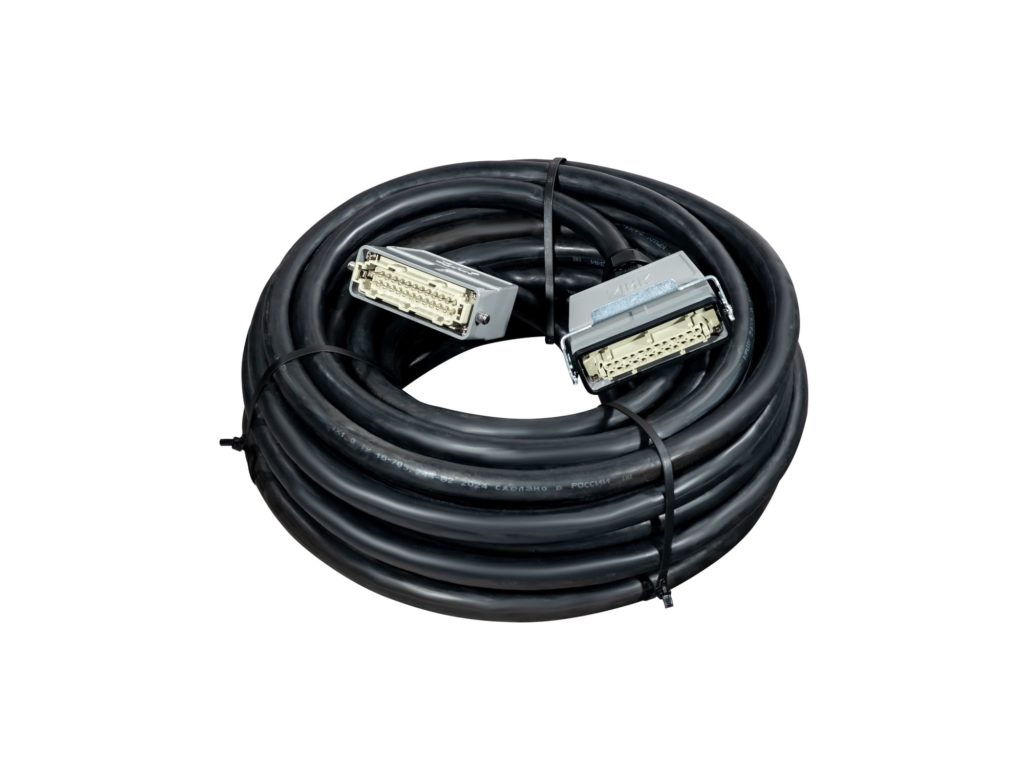

• Соединительный кабель для электрического подключения обмотки к силовому блоку.

Конструктивно устройства выполнено в виде герметичного ударопрочного кейса, что гарантирует надежную транспортировку и устойчивую эксплуатацию силового блока в условиях открытой местности. Ключевой конструктивной особенностью, отличающей НЕВА MD-Т2.3 от аналогов, является отсутствие сквозных вентиляционных отверстий. Данное решение обеспечивает реальную, а не декларируемую, степень защиты корпуса IP65, что подтверждает полную защиту от пыли и водяных струй.

Автоматическое размагничивание осуществляется за счет программного алгоритма и датчика магнитного поля встроенного в пульт управления. Система контроля намагниченности позволяет оператору на дисплее пульта в режиме реального времени отслеживать намагниченность и процесс размагничивания.

Основная обмотка — НЕВА КРУ 200-1420 — рассчитана на гарантированное и эффективное размагничивание труб с максимальным диаметром 1420 мм. Для работы с трубопроводами большего сечения установка может быть опционально укомплектована катушками повышенной производительности, что расширяет ее функциональные возможности для труб диаметром до 2000 мм.

Принцип работы ЛАБС 7К2

• Подготовка к работе. Перед началом работы необходимо установить устройство на ровную поверхность и подключить его к источнику питания. Также следует проверить состояние размагничивающих обмоток, подводящих кабелей и соединений, чтобы убедиться в их исправности.
• Настройка параметров. После подключения устройства к сети, оператор может выбрать автоматическую настройку или настроить параметры работы вручную в соответствии с требованиями конкретного случая. Параметры могут включать в себя мощность и длительность размагничивания, которые зависят от типа и размера обрабатываемых труб.
• Непосредственное использование. После настройки параметров оператор запускает процесс компенсации намагниченности труб. Устройство генерирует магнитное поле, которое воздействует на обрабатываемые элементы, устраняя остаточные магнитные поля.

Применение

Устройство ЛАБС-7К2 широко применяется  при ремонтах и строительстве трубопроводов различных диаметров. Оно может использоваться как на новых объектах, так и на уже существующих трубопроводах, требующих ремонта или модернизации.

Основные области применения включают

1. Ремонт и техническое обслуживание трубопроводов. ЛАБС-7К2 может применяться для компенсации намагниченности труб и элементов трубопроводов после проведения магнитной дефектоскопии внутренней поверхности трубопровода.
2. Строительство новых трубопроводов. Устройство используется для размагничивания слабо намагниченных труб перед их монтажом и компенсации намагниченности стыков в процессе сварки корневого шва, что позволяет избежать возможных проблем, связанных с остаточными магнитными полями.
3. Производство элементов трубопроводов. Может применяться в процессе изготовления отводов, элементов трубопроводов и задвижек при выполнении сварочных работ.

Таким образом, устройство ЛАБС-7К2 является универсальным инструментом для строительно-монтажных организаций, работающих в области строительства и ремонта трубопроводов диаметром до 1420 мм.

Преимущества перед другими устройствами размагничивания

Использование устройства ЛАБС-7К2 имеет ряд преимуществ по сравнению с другими устройствами размагничивания. Вот некоторые из них:

• Простота использования. Автоматический режим настройки размагничивающего поля позволяет быстро приступить к сварке стыка без необходимости длительного обучения персонала.
• Удобство в работе. Устройство имеет малый вес и компактные размеры, что обеспечивает высокую скорость и легкость размагничивания труб с диаметром даже 1420 мм.
• Безопасность. Использование устройства ЛАБС-7К2 соответствует стандартам по электробезопасности, что гарантирует защиту работников.
• Экономия ресурсов. Благодаря высокой эффективности и простоте использования, устройство ЛАБС-7К2 позволяет сократить время и человеческие ресурсы при сварке стыков намагниченных труб.
• Надежность. Устройство имеет простую, но эффективную конструкцию, изготовлено из высококачественных материалов, что обеспечивает его долговечность и надежность в эксплуатации.

В целом, использование устройства ЛАБС-7К2 представляет собой передовую технологию размагничивания, которая позволяет строительно-монтажным организациям повысить качество и эффективность сварочных работ при строительстве и ремонте магистральных трубопроводов.
